QGZ—24型漆膜干燥時間測定儀是測量涂料干燥時間的一種新型儀器。對于各種涂料所形成的涂膜都能以描繪圓形軌跡的形式自動連續展現干燥過程各個階段的狀態，能直觀地分析、觀察各階段所用時間。是涂料檢測及涂料配方研究的理想儀器。
一、 主要結構及工作原理（參考簡圖）

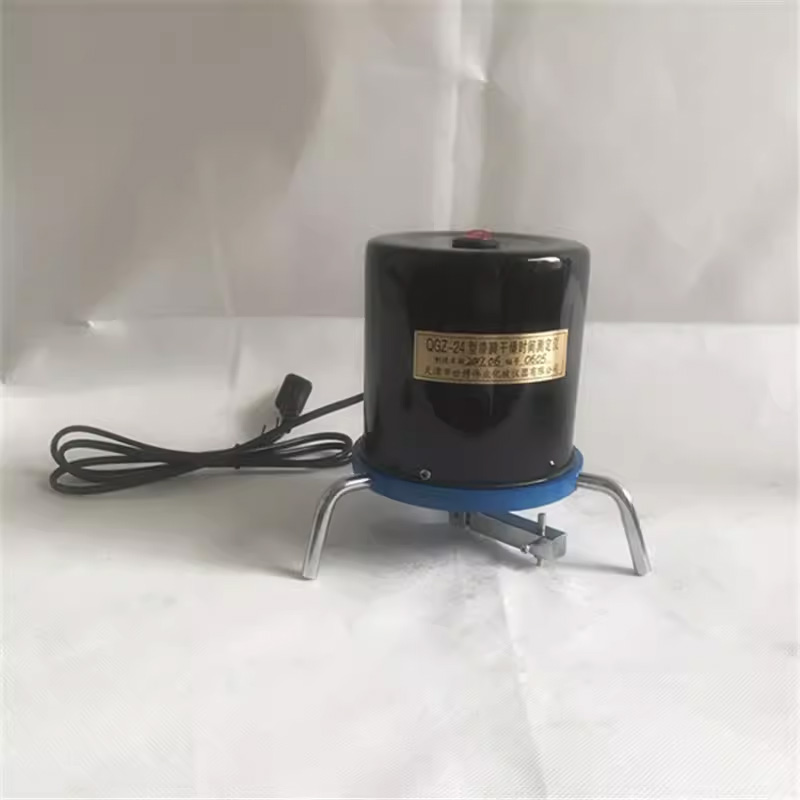

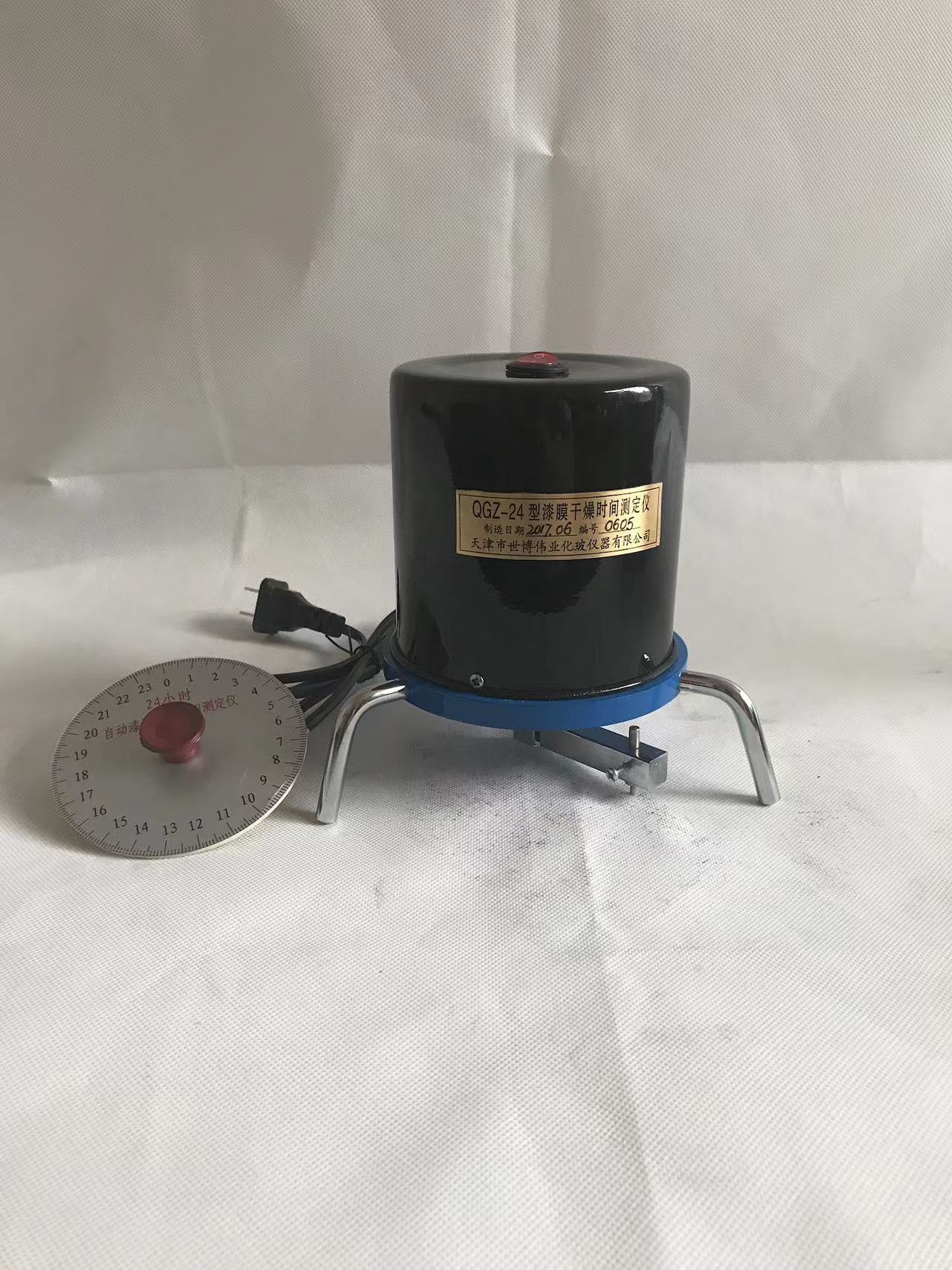

儀器由開關（1），外罩（2），電機（在罩內），支腳（3），連接軸（4），轉臂（5），劃針（6），試板（7），時間刻度盤（8）組成。
原理為：將儀器放置在制備好的涂膜試板上，接通電源、同步電機，通過連接軸（4）帶動裝有劃針（6）的轉臂（5）。（轉臂為自由垂落狀態）以一周/6小時、一周/12小時、一周/24小時的速度勻速轉動，劃針即在涂膜上劃出直徑為100mm的圓形軌跡。由于涂膜隨時間延長而逐漸干燥，因而劃針在涂膜上的犁痕由寬變窄，由深變淺，以至最后劃不出痕跡，從而顯示出干燥情況的全過程。
